GCS型交流低壓抽出式配電柜產品說明：
　　GCS型交流低壓抽出式配電柜適用于三相交流頻率為50（60）HZ，額定工作電壓為380（660）V，額定電流為4000A及以下的電力網絡中的受電、饋電、電動機集中控制，無功功率補償?shù)仁褂玫牡蛪撼商着潆娫O(shè)備，可廣泛用于發電廠、石油、化工、紡織等行業以及高層建筑的配電系統。

GCS型交流低壓抽出式配電柜結構特點：

　　GCS型交流低壓抽出式配電柜水平主母線采用柜后平置排列方式，以增強母線額定峰值耐受電流的能力。

　　各功能室相互隔離，如功能單元室、母線室、電纜室，各室的作用相對Du立，互不影響。

        GCS型交流低壓抽出式配電柜主構架設計為全組裝式和部分（側柜和橫梁）焊接式兩種結構形式以適應用戶不同的需要。

　　抽屜具有合、分、試驗、隔離抽出等五個位置，并有明顯標志。每臺開關柜內Zui多可以配置11個1單元抽屜或22個1/2單元抽屜。每個抽屜為一個Du功能單元，抽屜分1/2單元、1單元、3/2單元、2單元、3單元等五個尺寸系列。抽屜設有機械聯鎖裝置和緊急解鎖裝置。

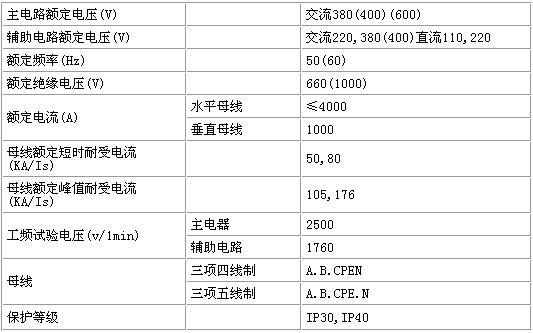

GCS型交流低壓抽出式配電柜技術參數：

GCS型交流低壓抽出式配電柜使用環境條件：

　　1、戶內使用地點的海拔高度不得超2000M。周圍空氣溫度Zui高40度，不低于-5度，24小時內平均溫度不得高于35度，超過時，需根據實際情況降容運行。
　　2、周圍空氣相對溫度在Zui高度為40度時不超過50%，在較低溫度時允許有較大的相對溫度；臺20度時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
　　3、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。裝置安裝時與垂直面傾斜度不超過5度且整組柜列相對平整（符合 GBJ232-82標準）。
　　4、用戶有特殊要求時，可以與制造廠協商解決。
