XL型低壓動力配電箱結構：
　　XL型低壓動力配電箱系戶內保護式，箱體由民形鋼管及薄鋼板組裝而成，配電箱前面裝有電壓表，指示匯流母線的電壓，箱內主開關選用QSA、HR5和HH11型三種，選用HR5型開關時為箱內操作，選用QSA和HH11型開關時，開關操作手柄裝于箱前，可箱外操作。配電箱前面有門，門打開后，箱內設備敞露，便于檢修維護。
　　XL型低壓動力配電箱采用國內新型號元器件，具有結構緊湊，檢修方便，線路方案要以靈活選擇等特點，是代XF－10型理想設備。

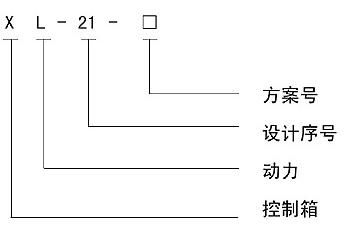

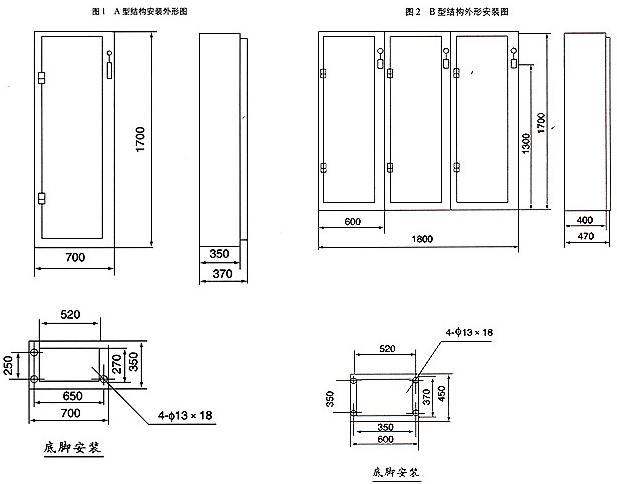

XL型低壓動力配電箱外形及安裝尺寸圖：

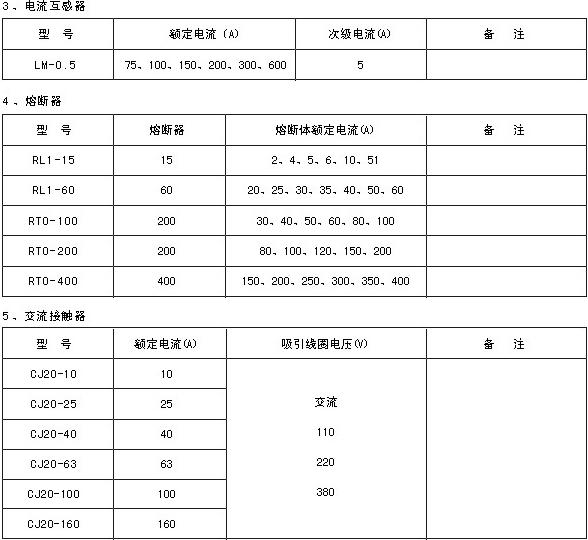

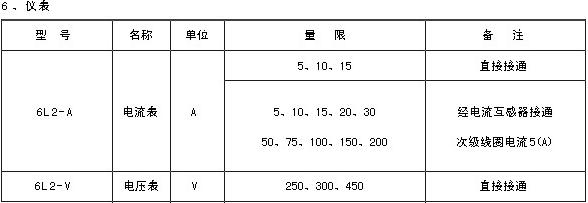

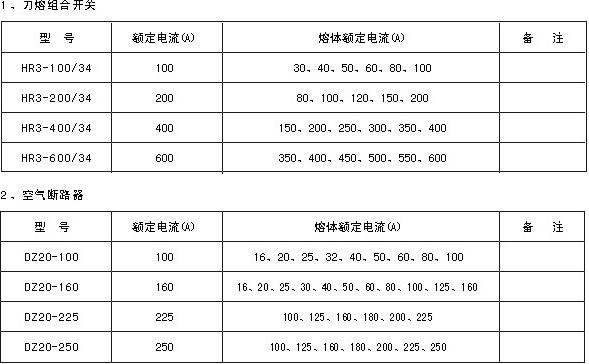

XL型低壓動力配電箱技術參數：

XL型低壓動力配電箱用途：
　　XL型低壓動力配電箱用于發民廠變電站及工礦企業，交流頻率50HZ，額定電壓38V以下電力系統，作為動力配電、照明配電和控制用。
